清远工地钢结构焊缝无损检测

焊缝质量标准

一、保证项目

1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

2、焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。

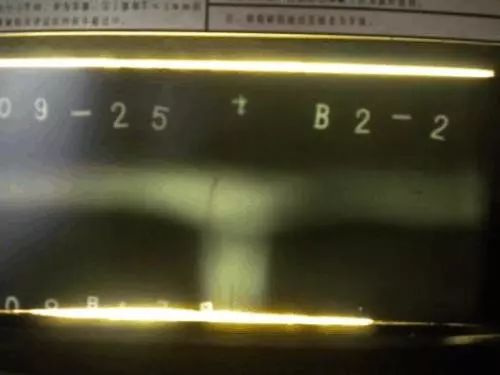

3、ⅰ、ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4、焊缝表面ⅰ、ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且ⅰ级焊缝不得有咬边、未焊满等缺陷。

二、基本项目

1、焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

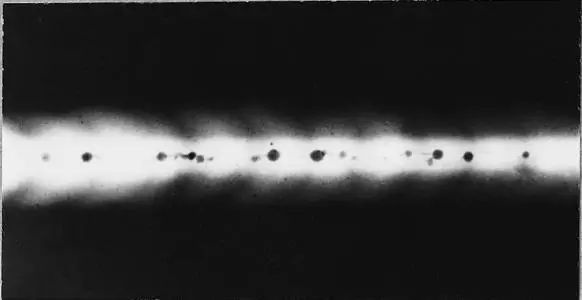

2、表面气孔：ⅰ、ⅱ级焊缝不允许；ⅲ级焊缝每50mm 长度焊缝内允许直径≤0.4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

3、咬边：ⅰ级焊缝不允许。

ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

ⅲ级焊缝：咬边深度≤0.lt，且≤lmm。

注：t 为连接处较薄的板厚。

三、成品保护

1、焊后不准撞砸接头，不准往刚焊完的钢材上浇水。低温下应采取缓冷措施。

2、不准随意在焊缝外母材上引弧。

3、各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

4、低温焊接不准立即清渣，应等焊缝降温后进行。

四、 应注意的质量问题

1、尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。

2、焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10～15mm，焊接中木允许搬动、敲击焊件。

3、表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。

4、焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。注意熔渣的流动方向，采用碱性焊条时，上须使熔渣留在熔渣后面。

五、质量记录

本工艺标准应具备以下质量记录：

1、 焊接材料质量证明书。

2、 焊工合格证及编号。

3、焊接工艺试验报告。

4、 焊接质量检验报告、探伤报告。

5、设计变更、洽商记录。

6、隐蔽工程验收记录。

7、其它技术文件。
