铸铁检查盖承载力检测 雨水篦子承载力检测

1 适用范围：此技术标适应于小市政、绿化工程中使用的检查井盖
2 检查井盖的使用范围：在园区机动车沥青道路上采用重型球墨铸铁井盖；园区有铺装要求的机动车道路上采用普型、聚合物基复合材料检查井盖；园区内非机动车道路采用聚合物基复合材料检查井盖，园区绿地内的检查井采用钢纤维混凝土检查井盖；机动车道的雨水口采用重型球墨雨水篦子；下沉式庭院采用雨水篦子采用普型、聚合物基复合材料水篦；绿地部分的雨水篦子采用混凝土雨水篦子。

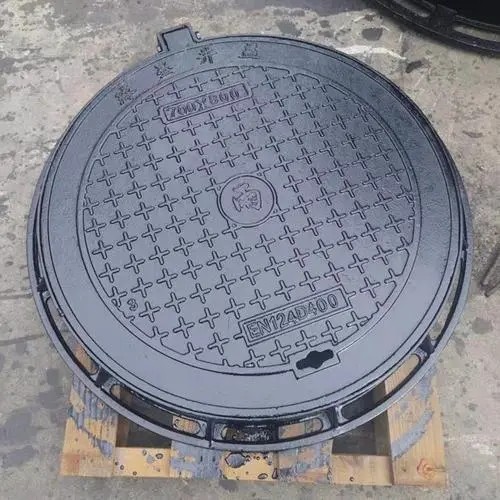

3 球墨铸铁井盖、雨水篦子
3.1 原材料要求：采用球墨铸铁，制作井盖的原材料应符合gb1348的规定。雨水篦子采用球墨铸铁qt500-7,
3.2，井盖的样式有方形、圆形，可根据工程的实际进行选用。雨水篦子根据设计进行选型。
3.3、井盖的嵌入深度：重型检查井盖的嵌入深度不小于40mm
3.4、井盖应有的凸起的高度不应小于3mm.
3.5、井盖、雨水篦子应与支座表面制作平整、光滑，不得有裂纹以及影响检查井盖使用性能的冷隔，缩松等缺陷，不得补焊。
3.6、井盖与支座的装配结构尺寸应符合gb6414的要求，其公差等级不应低于gb6414-86ct10的规定，并保证井盖与支座互换性。
3.7、井盖的接触面与支座的支撑面进行机加工，保证井盖与支座的接触平稳。
3.8、井盖的承载能力不小于360kn，允许残留变形为1/300*d，雨水篦子的承载能力不小于140kn。
3.9、井盖与支座间应采用镀锌链条连接或其他形式的锁定装置。篦子与井圈可以通过销轴（或其他的形式）相系，其篦子的翻转角度不小于120°篦子与井圈的防腐做法为：沥青清漆一遍。
3.10、井盖的实验装置、实验方法及实验结果应满足《铸铁检查井盖》检验标准 （cj/t3012-1993）第七条的要求。，各类雨水口可变载荷标准值取汽车载荷等级城-a级，对于雨水篦子及井圈，使用时可按此标准进行出厂检验。
3.11、标志及证明书：井盖上应能反映专用标志、承重等级、生产日期。出厂合格证、检测报告等技术文件。
4、聚合物基复合材料检查井盖
     4.1、材料要求：聚合物基复合材料检查井盖主要使用聚合物和填充增强材料制成。聚合物为高分子材料及其再生品，增强材料为各种颗粒状、纤维状材料及其再生品各种金属及构件。
     4.2、井盖宜为圆形，也可为方形，其也可以根据需要进行要求。
     4.3、井盖的嵌入深度：检查井盖的嵌入深度不小于50mm。
     4.4、井盖应有的凸起防滑花纹，其高度不应小于3mm。
     4.5、井盖与支座的表面应压制平整，不应有裂纹。
4.6、井盖与支座的装配结构尺寸应符合gb6414的要求，其公差等级不应低于gb6414-1999中ct10的规定，并保证井盖与支座互换性。
4.7、普型井盖的承载能力不小于180kn，破坏承载能力不小于250kn,允许残留变形为（1/500）*d。轻型井盖的承载能力不小于90kn，破坏承载能力不小于130kn,允许残留变形为（1/500）*d。
4.8、井盖的实验装置、实验方法及实验结果应满足《聚合物基复合材料检查井盖标准》检验标准 （cj/t211-2005）第六条的要求。
4.9、标志及证明书：井盖上应能反映专用标志、承重等级、生产日期。出厂合格证、检测报告等技术文件。
5、聚合物基复合材料水篦
     5.1、材料要求：聚合物基复合材料检查井盖主要使用聚合物和填充增强材料制成。聚合物为高分子材料及其再生品，增强材料为各种颗粒状、纤维状材料及其再生品各种金属及构件。
     5.2、水篦的嵌入深度：普型水篦的嵌入深度不小于50mm。
     5.3、水篦与支座的表面应压制平整，不应有裂纹，凸凹不平等影响使用功能
     5.4、水篦与支座的装配结构尺寸应符合gb6414的要求，其公·差等级不应低于gb6414-1999中ct10的规定，并保证井盖与支座互换性
5.5、水篦的承载能力不小于70kn，破坏承载能力不小于100kn,允许残留变形为（1/500）*d
5.6、水篦的实验装置、实验方法及实验结果应满足《聚合物基复合材料检查井盖标准》检验标准 （cj/t212-2005）第六条的要求。
5.7、水篦标志及合格书同4.9条要求。
6、钢钎维混凝土井盖、
     6.1、材料要求：钢钎维应符合jg/t3064之规定，水泥应符合gb175规定。钢筋采用hrb335热轧带钢筋，其质量符合gb1499规定。其他材料如沙、石子、外加剂、水等应符合现行混凝土用材标准规范
     6.2、构造要求：钢筋断材长度的尺寸允许偏差为2、-5mm；钢骨直径、边长尺寸允许偏差为±1.5mm；垂直高度允许偏差为±1.0mm,钢筋间距允许偏差为±5mm;井盖与支座采用刚性接触，混凝土保护层不小于12mm
      6.3、产品必须平整、光滑，无破损、无裂纹，防滑花纹和标注应该清楚。
      6.4、钢纤维检查井盖用钢纤维混凝土应按jg/t3064的规定配制和成型，其立方体抗压程度不低于40mp。
      6.5、钢纤维井盖的承载能力不小于10kn，破坏承载能力不小于20kn。
      6.6、井盖的实验装置、实验方法及实验结果应满足《钢纤维混凝土检查井盖》检验标准 （jc889-2001）第七条、第八条的要求。
     6.7、标志及证明书：井盖上应能反映专用标志、承重等级、生产日期。出厂合格证、检测报告等技术文件
     7、   混凝土雨水篦子：钢纤维雨水篦子的承载能力不小于5kn，破坏承载能力不小于10kn，应有合格证、检测报告。
8、除以上的技术要求外，还应满足图纸要求、及以下规范中相应的标准：
     gb6414-1999    铸件、尺寸、公差与机械加工余量
gb8810        硬质泡沫塑料吸水率试验方法
gb/t1040      塑料拉伸试验方法
gb/t1041      塑料压缩性能试验方法
gb/t1043      硬塑料简支梁冲击试验方法
gb/t9341      塑料弯曲试验方法
cj/t3012-1993  铸铁检查井盖
cj/t211-2005    聚合物基复合材料检查井盖
cj/t212-2005    聚合物基复合材料水篦
gb1348         球墨铸铁件
gb6414-86      铸件尺寸公差
05s518          雨水口
jc889-2001      钢纤维混凝土检查井盖
